시놀로지 NAS IRRR 802.3ad 동적 Link Aggregation 셋팅 방법

by Camel posted Jul 26, 2018
?

Shortcut

PrevPrev Article

NextNext Article

ESCClose

Larger Font Smaller Font Up Down Go comment Print



준비물 :

LACP지원 network card가 탑재된 PC

LACP지원하는 시놀로지 NAS

(옵션) LACP지원 스위치






포트1: X

포트2: 인터넷

포트3: NAS

포트4: NAS

포트5: PC

포트6: PC

포트7: OTHER

포트8: OTHER



3번과4번 포트가 NAS

5번과6번 포트가 PC

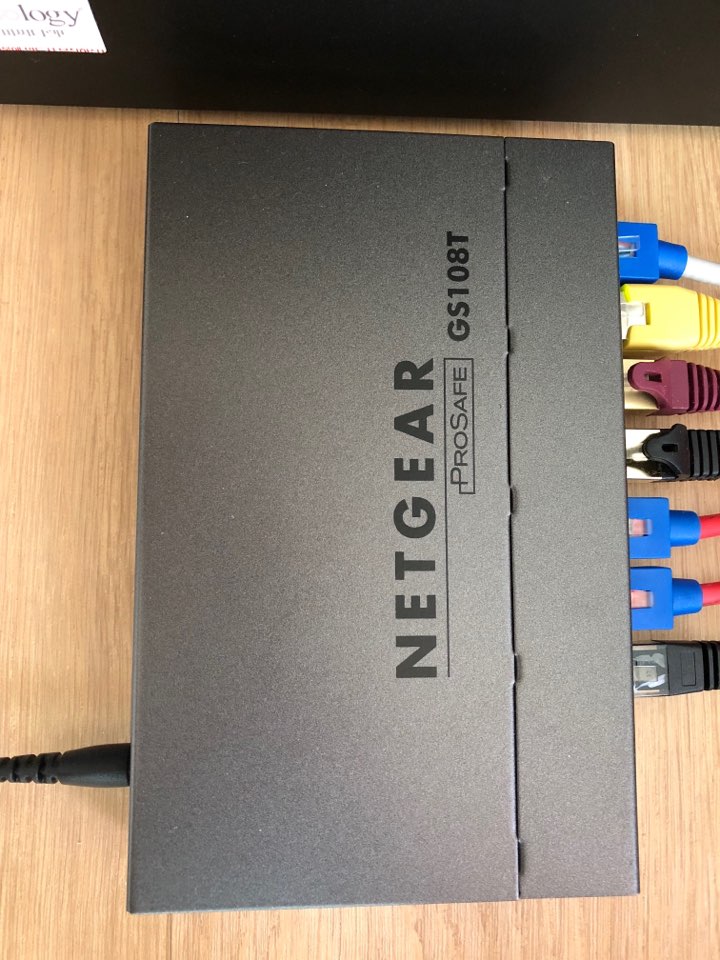

스위치 사용시

PC는 네트워크 카드에 포트만 2개 연결해주면 손댈 필요 X

NAS 포트는 스위치에서 설정 필요




스위치 관리자페이지 Switching-LAG




LAG1 포트3,4 지정




시놀로지 NAS 네트워크 설정




생성-Bond 생성




IEE 802.3ad 동적 Link Aggregation 선택




묶을 랜포트 선택




아이피 설정, MTU 9000설정




잠시 대기




Bond 1

네트워크 상태 2000Mbps 풀 듀플렉스 MTU 9000 확인




파일서비스 - SMB/AFP/NFS

SMB 활성화 및 고급 설정

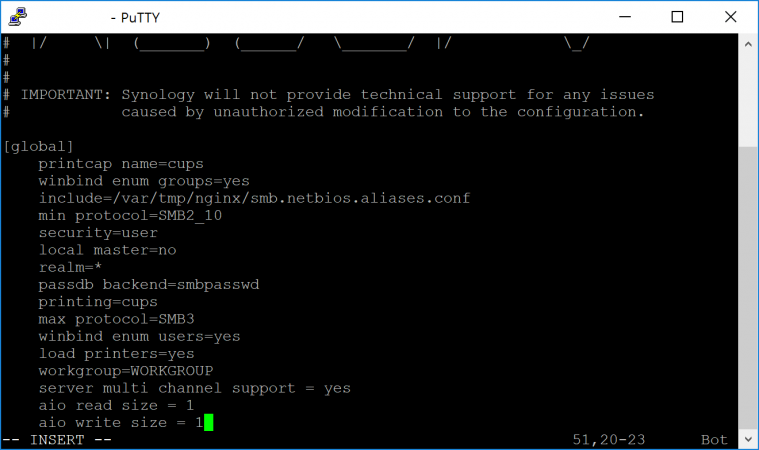

최대 SMB3, 최소 SMB2 및 Large MTU 설정

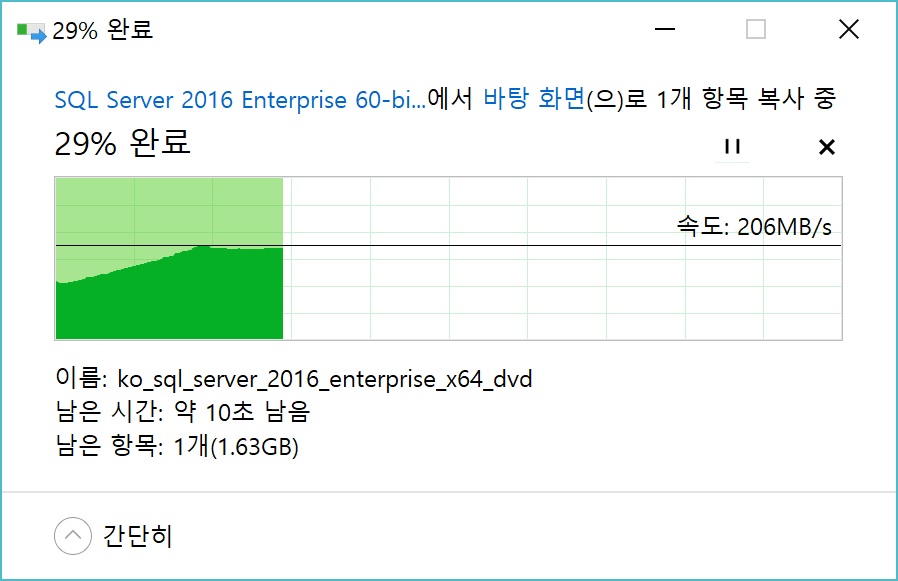

전송속도 확인
